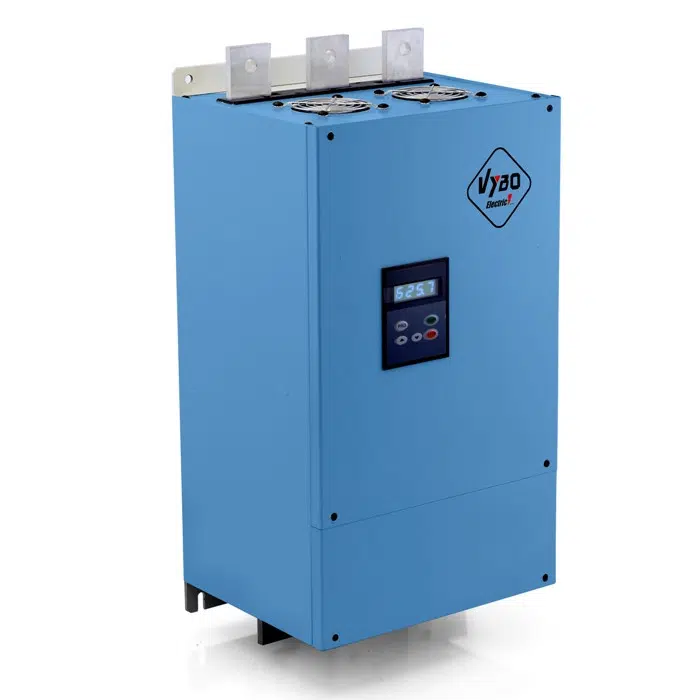

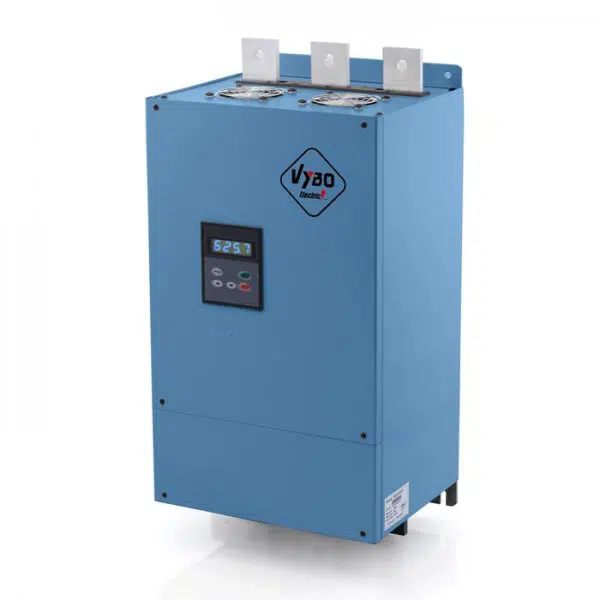

Name: Softštartér 160KW SSZ-160-3
SKU: 11172
Availability: InStock

Softštartér 160kW SSZ-160-3 na sklade. Expresné dodanie po celom Slovensku. Skvelý pomer ceny a kvality. Naše softštartéry sú prvotriedne zariadenia maximálnej kvality s vysokou spoľahlivosťou. Bližšie informácie sa dočítate v popise nižšie, alebo nás prosím kontaktujte.

Softštartér – typ	KINESOFT SSZ-160-3
Menovitý prúd	320 A
Výkon elektromotora	160 kW

Objednávanie softštartérov
● V prvom rade nás kontaktujte telefonicky alebo e-mailom a celý ďalší postup vám bude vysvetlený
● Pri objednávaní by ste nás mali informovať o type, zaťažení a špecifikáciách. Bude tak zabezpečené, že objednávaný typ štartéra je vhodný pre vami plánované využitie.
● Softštartéry KINESOFT SSZ sú vybavené zabudovaným bypassovým stýkačom.

Kategória: Softštartéry

Popis

Aktuálny kompletný manuál k 160kW softštartéru je dostupný na požiadanie.

Podrobnejšia špecifikácia softštartéra KINESOFT 160kW SSZ-160-3

Rozsah napätia napájania, frekvencia (napájanie zo siete)	3 PH vstup / 3 PH výstup AC 230 – 415 V (+/-10%); 50/60 Hz) 3PH vstup / 3 PH výstup AC 300 – 690 V (+/-10%); 50/60 Hz
Spôsob riadenia	Zmenou uhla spínania tyristorov
Vhodný pre riadenie	Asynchronných motorov
Povolený počet reštartov	Maximálne 20 krát / 1 hod.
Štartovací režim	Napäťová rampa / Prúdový limit / Tipovanie / Ťažká záťaž
Indikácia	Prevádzkový stav / Alarm / Režim štartu / Menovitý prúd
Digitálne vstupy	5 vstupov
Analógový výstup	Výstup 4-20 mA (impedancia ≤ 400Ω)
Relé výstupy	2 programovateľné výstupy
Fyzické rozhranie	RS 485
Protokol komunikačného portu	MODBUS
Typové označenie SSZ	Softštartér má zabudovaný bypasový stýkač
Typové označenie SSN	Softštartér nemá zabudovaný bypasový stýkač
Maximálny čas štartu	120 sek.
Preťažiteľnosť pri štarte	Max. 600 % In
Chladiaci režim	Nútené chladenie vzduchom
EMC kompatibilita	Vyhovuje IEC 61000-4-4; IEC 61000-4-12; IEC 61000-4-2; IEC 61000-4-3
Nadmorská výška	Pod 1000 m.n.m.
Okolitá teplota	-25°C až +40°C (bez námrazy)
Vibrácie	Max. 0.5g; IEC 60068-2-6
Stupeň krytia	IP00
Okolitá vlhkosť	Max. 95% (bez kondenzácie) IEC60068-2-3
Spôsob montáže	Na stenu alebo do rozvádzača s chladením
Štandardy	EN/IEC 60947-4-2
Straty na riadiacich obvodoch	30 W
Inštalácia v prostredí	Vo vnútri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
Značenia	CE

Typ softštartéra a jeho kontrola

Každý softštartér série SSZ je testovaný. Len softštartér, ktorý prejde testom funkcií a behu, môže byť dodaný. Po dodaní by mal užívateľ skontrolovať zariadenie podľa nižšie uvedených krokov. Ak zistíte nejaký problém, ihneď informujte dodávateľa.
◆ Skontrolujte, či je výrobok nie je poškodený, napr.: uvoľnené vnútorné časti s, deformovaný alebo stlačený kryt, uvoľnené drôty atď.
◆ Skontrolujte typový štítok: Skontrolujte katalógové číslo s výrobkami v objednávke. Uistite sa, že zariadenie, ktoré ste dostali, zodpovedá objednanému produktu.
◆ Certifikát kvality a užívateľská príručka: každá dodávka softštartéru obsahuje certifikát kvality a návod na obsluhu.

Princíp činnosti softštartéra

K statoru motora sú pripojené tri páry proti-paralelných tyristorov. Pomocou elektrického spínania tyristorov je možné regulovať napätie motora zmenou uhla spínania tyristorov. Uhol spínania tyristorov je riadený mikroprocesorom. Motor štartuje mäkšie a hladšie. Po dosiahnutí plného napätia na výstupe, softštartér vyšle bypassový signál. Tento signál sa môže použiť na ovládanie preklenovacieho stýkača pre napájanie motora. Pozri obrázok 4-1.

Vlastnosti a funkcie

LED softštartér Kinesoft série SSZ AC motora je nový typ pokročilého štartovacieho zariadenia medzinárodnej úrovne. Toto zariadenie navrhnuté a vyrobené na báze mikroprocesorovej a výkonovej elektroniky a moderných teórií riadenia. Toto zariadenie môže po spustení asynchrónneho motora účinne obmedziť štartovací prúd. Je široko používané v oblasti navíjacích strojov, čerpadiel, dopravníkov a kompresorov. Je to ideálny produkt pre nahradenie tradičného štartovacieho zariadenia ako je prepínanie medzi zapojením hviezda / trojuholník, zníženie napätia atď.

Vlastnosti softštartéra 160kW

◆ Viacnásobná ochrana: ak je použitý jediný výrobok, nepridáva sa ochranný obvod motora, pretože tento softštartér má niekoľko ochranných funkcií (nadprúd, preťaženie, fázová porucha, prehriatie atď.). Obvody môžu byť zjednodušené a môžu byť znížené náklady.
◆ RS485: komunikácia RS485 (komunikačný protokol MODBUS).
◆ Skutočné nastavenie výkonu: Ak je výkon softštartéra vyšší ako výkon aktuálneho zaťaženia, softštartér sa môže prispôsobiť aktuálnemu zaťaženiu úpravou aktuálneho parametra. Takto budú parametre týkajúce sa štartu, chodu a ochrany správne nastavené.
◆ Režim štartu: na základe charakteristík zaťaženia môže byť zvolený vhodný štartovací režim. Takto môže byť dosiahnutý najlepší štartovací efekt.
◆ Klávesnica: funkcia klávesnice je jednoduchá. Užívateľ môže pomocou tejto klávesnice nastavovať a upravovať parametre (štart, zastavenie, spustenie, ochrana) podľa rôznych podmienok zaťaženia.
◆ Výstup analógového signálu: 4 – 20 mA analógový výstupný signál.
◆ Technická výkonnosť: využívajú sa výkonnejšie mikroprocesory a softvér, takže riadiaci obvod je zjednodušený. Vyššia rýchlosť môže byť dosiahnutá bez nastavovania parametrov obvodu.
◆ Spoľahlivosť: všetky elektronické súčiastky tohto produktu sú prísne vyberané. Okrem toho je hlavná riadiaca doska testovaná v prostredí s vysokou teplotou vyše sedemdesiatdva hodín. Spoľahlivosť tohto produktu je zaručená.
◆ Štruktúra: je použitá modulárna štruktúra a režim pripájania. Softštartér sa jednoducho používa a integruje do systému.

Funkcie softštartéra 160kW

◆ Poskytuje niekoľko druhov štartovacieho režimu, nastavenie prúdu a napätia v širokom rozmedzí. Môže byť použitý v mnohých podmienkach zaťaženia;
◆ Môže byť použitý v režime, v ktorom sa motor často štartuje a zastavuje.
◆ Znižuje štartovací prúd motora; znižuje spotrebu elektrickej energie; znižuje investičné náklady;
◆ Dokonalá a spoľahlivá ochrana; účinná ochrana motora a súvisiacich zariadení;
◆ Znižuje počiatočné napätie; predlžuje životnosť motora a pripojených zariadení;
◆ Plynulý a stabilný štart a jemné zastavenie. Zabraňuje vodným razom;

Softštartér 160kW série SSZ – cena, cenník

Softštartér 160kW série SSZ distribuujeme vo veľmi výhodných cenách. Cenník našej spoločnosti prechádza pravidelnými úpravami tak, aby sme vždy vedeli naše produkty ponúknuť zákazníkom čo najvýhodnejšie. Ceny je potrebné si vyžiadať emailom alebo telefonicky. Obratom vám ich ochotne poskytneme. Všetky cenové ponuky sú robené individuálne vzhľadom na špecifické požiadavky jednotlivých zákazníkov.

Softštartéry predaj – rýchle doručenie

Softštartéry predávame v online e-shope. Vaše objednávky môžete zaslať emailom alebo nám jednoducho zatelefonovať. Všetky bližšie informácie vám upresníme a tiež vám predstavíme celý proces. Nákup v našom e-shope sa skutočne oplatí. Dosvedčujú to napríklad tieto výhody:
– extra rýchle doručenie po celej republike
– množstvo softštartérov na sklade nonstop
– s výberom vhodného softštartéru vám bezplatne poradíme
– ceny poštovného sú veľmi výhodné
– v ponuke máme mnoho iných produktov ako sú elektromotory, frekvenčné meniče a iné
– pri každom produkte nájdete detailný popis a tiež galériu

Rozmery a montáž

Rozmery – vonkajšie – v mm

Rozmery – montážne – v mm

Rozmery – pripojovacie svorky – v mm

Hmotnosť – v kg

265

500

248

220

475

φ9

513

φ11

Možnosti inštalácie softštartéra 160kW

Vhodná poloha a priestor pre softštartér

Výrobok musí byť umiestnený vertikálne. Mal by mať dostatok priestoru na odvádzanie tepla tak ako je to znázornené na obrázku 3-1. Medzi zadnými dverami produktu a stenou by mala byť určitá vzdialenosť. Preto je údržba jednoduchá.

Inštalácia softštartéra v rozvádzači

Ak je výrobok inštalovaný v rozvádzači, uistite sa, že je v ňom dobré vetranie. Výrobky je možné inštalovať vertikálne alebo horizontálne. Horizontálne usporiadanie ukazuje obrázok 3-2. Vertikálne usporiadanie ukazuje obrázok 3-3. Používateľ môže zvoliť ktorékoľvek z nich.
Poznámka: ak je zvolené vertikálne usporiadanie (najmä v režime chladenia ventilátorom), medzi softštartérmi sa musí namontovať klapka, aby sa zabránilo tomu, že horný softštartér je ovplyvnený teplom generovaným spodným softštartérom.

Použitie softštartéra – vhodné prostredie

Okolité prostredie je dôležité pre životnosť zariadenia. Preto prosím nainštalujte softštartér podľa podmienok popísaných nižšie.

Prevádzkové podmienky pre štandardné výrobky
Chladenie: prirodzené chladenie vzduchom alebo ventilátorom.
IP krytie: IP00.
Inštalujte v uzavretom priestore s dobrým vetraním.
Vibrácie menšie ako 0,5 g.
Okolité prostredie: ak je nadmorská výška nad 1000 m, používateľ by mal vybrať produkt s vyšším výkonom.
Teplota prostredia: -25 ° C až +40 ° C.
Napájanie: z verejnej siete.
Trojfázové AC: 400V, 690V (-10%, + 15%), 50Hz.
(poznámka: napájacie napätie by malo zodpovedať napätiu použitého motore, ak užívateľ požaduje iné napätie, je nutné to uviesť v objednávke).
Motor: Asynchrónny motor a klietky (špeciálne požiadavky uveďte v objednávke).
Frekvencia štartu: maximálne dvadsaťkrát za hodinu pre štandardné produkty (v objednávke uveďte ak sa má motor štartovať častejšie).
Relatívna vlhkosť: ≤95% (20 ° C 士 5 ° C) nekondenzujúca, bez horľavých, výbušných plynov, bez prachu.
Pre produkty série SSZ je inštalovaný vnútorný preklenovací stýkač.

Špeciálne podmienky
Ak sú potrebné nekonvenčné výrobky za špeciálnych podmienok, uveďte ich v objednávke.
