Typy striedavého elektromotora

Dva najrozšírenejšie typy striedavých elektromotorov sú:

• indukčné elektromotory
• synchrónne elektromotory

Ako fungujú striedavé elektromotory

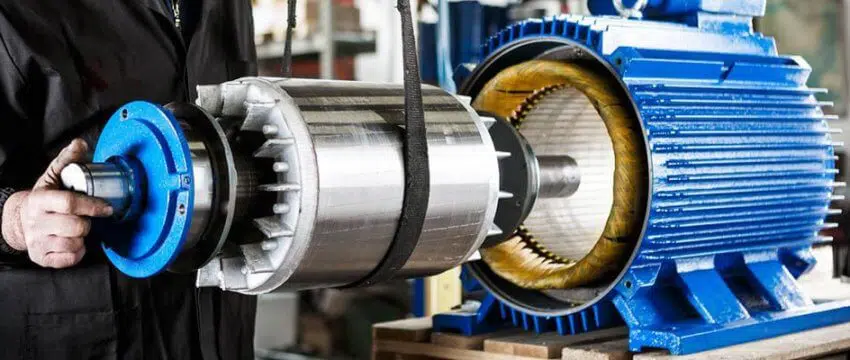

Dve základné časti striedavého elektromotora sú stator (stacionárny vonkajší bubon) a rotor (rotujúca vnútorná časť motora), ktorá je pripevnená k hriadeľu elektromotora. Ako stator, tak i rotor vytvárajú rotujúce magnetické polia. Vo vinutiach statora je toto rotujúce pole vytvorené inherentne sínusovým charakterom striedavého prúdu. V rotore je magnetické pole tvorené permanentnými magnetmi, reluktanciou, alebo prídavnými elektrickými vinutiami.

Synchrónne elektromotory pracujú s frekvenciou napájacieho prúdu, pretože ich rotory majú buď permanentné magnety alebo elektromagnety generujúce rotujúce elektromagnetické pole.

V indukčnom elektromotore je magnetické pole vo vinutiach rotora „indukované“ magnetickým poľom statora. Aby táto indukcia vytvorila krútiaci moment, musí rýchlosť poľa rotora oneskoriť pole magnetického poľa statora. Tento diferenciálny rozdiel je známy ako „sklz“ a je dôvodom, že indukčné elektromotory budú mať „menovitú hodnotu otáčok“, ktorá je o 5% nižšia ako ich synchrónna rýchlosť.

• Ale čo je vlastne funkcia frekvenčného meniča?
• Čo hľadať pri nákupe a prevádzke meniča frekvencie?
• Koľko stojí takéto zariadenie?
• Ako je pripojený frekvenčný menič?
• Aké požiadavky musím aplikovať na menič frekvencie?

Frekvenčné meniče môžu napájať synchrónne aj asynchrónne elektromotory s výkonom v závislosti od zaťaženia. Typickou aplikáciou pre frekvenčný menič sú napríklad frézy s variabilnými otáčkami pre CNC stroje.

Hlavnou úlohou frekvenčného meniča je prevádzať rovnomerné striedavé napätie, ktoré poskytuje miestna sieť, na striedavé napätie, ktorého amplitúda a frekvencia sa môžu meniť. Ak by sa pripojil trojfázový elektromotor priamo na trojfázový systém, tak by elektromotor bežal iba s konštantnou rýchlosťou typickou pre sieťovú frekvenciu. Regulácia rýchlosti by nebola možná.

Riadením frekvencie a napätia je možné plynulé riadenie otáčok alebo krútiaceho momentu v trojfázovom elektromotore.

V závislosti od typu pohonu môžu byť frekvenčné meniče vhodné pre:

• jednofázovú prevádzku (normálna domáca elektrická sieť)
• trojfázovú prevádzku (trojfázový systém).

Meniče frekvencie tiež pomáhajú vyrovnávať spúšťacie prúdy elektromotora, aby sa napájacia sieť udržiavala bez rušenia. Pri menších motoroch s napätím 230/400 V sa používajú jednofázové frekvenčné meniče so vstupom 230 voltov.

Pripojenie frekvenčného meniča

V prípade trojfázového frekvenčného meniča sú živé fázy (L1, L2 a L3) pripojené zodpovedajúcim spôsobom k frekvenčnému meniču na svorky L1, L2, L3. Uzemnenie alebo ochranný vodič (PE) je potrebné pripojiť na svorku E. Podrobnosti o zapojení frekvenčného meniča nájdete v návode na použitie.

Pozor, elektrickú prípojku nechajte zapojiť len odborne vyškolenému elektrikárovi!

Pokyny na uvedenie frekvenčného meniča do prevádzky

V dôsledku medziľahlých kondenzátorov vo frekvenčnom meniči je po vypnutí sieťového vypínača stále v zariadení napätie. Z tohto dôvodu musí vyškolený personál počkať aspoň 10 minút pred otvorením zariadenia (alebo skontrolovaním neprítomnosti napätia), kým sa zariadenie dá otvoriť.

Prevádzka meničov frekvencie je povolená iba vtedy, ak sú v súlade s príslušnými normami (napr. označenie CE).
